La perte de poids, oui mais au bon endroit
C'est quoi un calcul d'optimisation topologique ?
Le calcul d'optimisation topologique permet de repenser la répartition de la matière au sein d’une pièce mécanique afin de ne conserver que ce qui contribue réellement à sa performance.
À partir des chargements, des conditions de fixation et des objectifs de conception, la simulation numérique identifie les zones où la matière peut être supprimée et celles qui doivent être conservées. La structure obtenue est ainsi plus légère, tout en répondant aux exigences mécaniques définies.
Une méthode de simulation numérique
Le calcul d'optimisation topologique est une méthode de simulation numérique qui permet de déterminer la répartition optimale de la matière dans un volume donné, en fonction d’un objectif et de contraintes mécaniques.
Le principe est de partir d’un volume de conception initial, généralement volontairement surdimensionné. Le calcul analyse ensuite les sollicitations appliquées à la pièce et identifie progressivement les zones dans lesquelles la matière contribue peu à la résistance ou à la rigidité de l’ensemble.
Une géométrie optimisée
La matière peut alors être retirée dans ces zones, tandis qu’elle est conservée autour des chemins de charge, des interfaces de fixation et des régions fortement sollicitées.

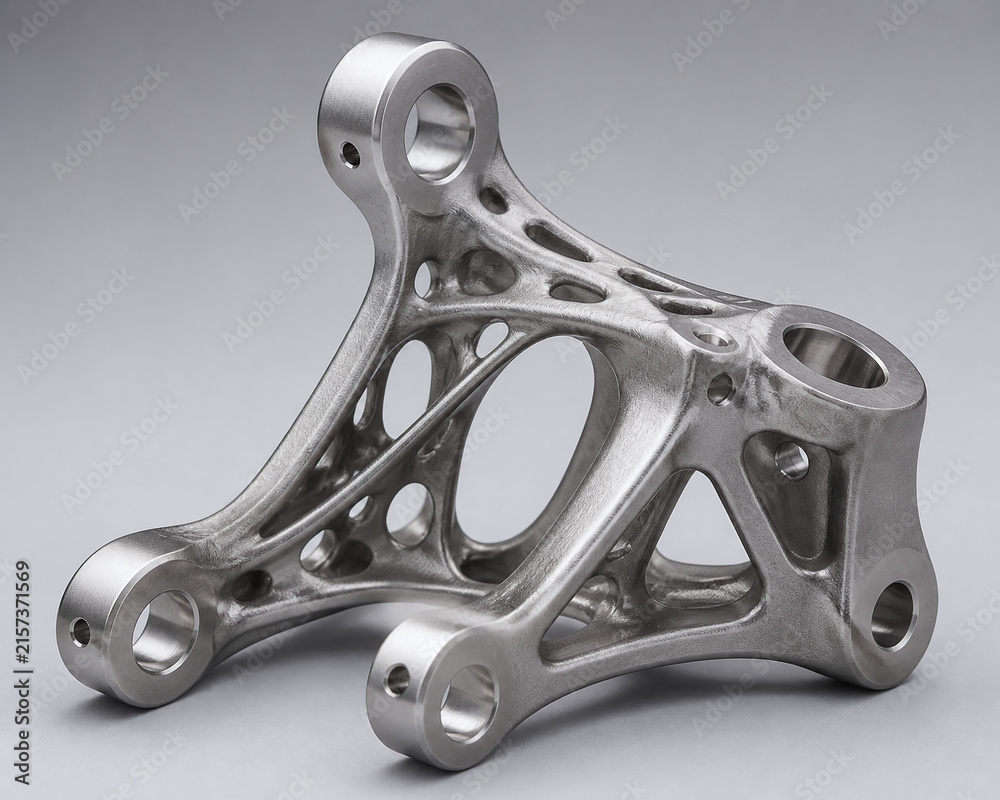

Le résultat est une géométrie optimisée, souvent caractérisée par des formes organiques et des structures allégées, qui peut ensuite être reconstruite en CAO et validée par un nouveau calcul aux éléments finis.
Un outil d’aide à la conception
L’optimisation topologique ne consiste pas simplement à « enlever de la matière ».
Elle permet surtout d’explorer de nouvelles solutions de conception auxquelles une approche traditionnelle aurait difficilement conduit.
La simulation devient alors un véritable outil d’aide à la conception : elle permet d'orienter le concepteur vers une architecture de pièce répondant au mieux aux objectifs de masse, de rigidité, de résistance ou encore de performance.
Pourquoi optimiser la pièce par un calcul d'optimisation topologique ?
Dans de nombreux secteurs industriels, la réduction de masse constitue un enjeu majeur. Mais alléger une pièce ne doit pas se faire au détriment de ses performances mécaniques.
L’optimisation topologique permet de rechercher le meilleur compromis entre masse, rigidité et résistance, tout en tenant compte des contraintes imposées par l’utilisation de la pièce.
Réduire la masse
Supprimer la matière qui n'est pas nécessaire permet de diminuer le poids de la pièce et, dans certains cas, celui de l'ensemble auquel elle appartient.
Cette réduction de masse peut avoir des conséquences importantes sur les performances globales d'un système : diminution de l'inertie, réduction des efforts dynamiques ou encore amélioration de l'efficacité énergétique.
Réduire l'impact écologique
Dans l'automobile ou l'aéronautique, un objet plus léger consomme moins de carburant ou d'électricité, c'est, par conséquent, de l'énergie consommée en moins.
Améliorer le rapport rigidité / masse
Une pièce allégée nécessite moins de matière première pour sa fabrication.
Dans une démarche d'éco-conception, l'optimisation topologique peut donc contribuer à réduire les ressources nécessaires à la production de certains composants mécaniques.
Explorer de nouvelles architectures
Les résultats d'une optimisation topologique peuvent faire émerger des géométries très différentes des conceptions conventionnelles.
La simulation permet ainsi d'explorer des architectures innovantes et d'orienter la conception vers des solutions particulièrement adaptées à la fabrication additive ou à des procédés de fabrication spécifiques.
Comment se déroule une étude d’optimisation topologique ?
Définition du cahier des charges
La première étape consiste à définir les objectifs de l'étude :
- masse maximale ou réduction de masse recherchée
- niveau de rigidité attendu
- charges appliquées
- conditions de fixation
- déplacements admissibles
- contraintes mécaniques à respecter
- zones devant impérativement être conservées
- contraintes liées à la fabrication.
Cette étape est essentielle pour obtenir une optimisation cohérente avec le fonctionnement réel de la pièce.
Définition du volume de conception
À partir de la géométrie existante ou d'un volume enveloppe, les zones pouvant être optimisées sont définies.
Certaines régions sont au contraire conservées : interfaces de fixation, surfaces fonctionnelles, passages, logements, zones d'assemblage, etc.
Simulation par éléments finis
Un premier calcul aux éléments finis permet d'analyser le comportement de la structure soumise à ses différentes sollicitations.
Les résultats obtenus servent notamment à identifier les chemins de charge et les zones fortement ou faiblement sollicitées.
Calcul d’optimisation
L'algorithme d'optimisation fait évoluer progressivement la répartition de matière afin d'atteindre l'objectif défini.
Selon le problème étudié, celui-ci peut chercher par exemple à :
- minimiser la masse ;
- maximiser la rigidité ;
- respecter un niveau de contrainte ;
- limiter les déplacements ;
- respecter une fraction de volume donnée.
Le calcul est généralement itératif, chaque nouvelle géométrie étant évaluée jusqu'à atteindre le compromis recherché.
Interprétation du résultat
Le résultat brut de l'optimisation n'est pas nécessairement directement fabricable.
Il constitue avant tout une forme optimale théorique, qui doit être interprétée par l'ingénieur afin d'en extraire les principaux chemins de charge et les caractéristiques géométriques pertinentes.
Reconstruction de la géométrie
La forme issue de l'optimisation est ensuite retravaillée pour obtenir une géométrie exploitable en conception mécanique.
Cette étape permet notamment de prendre en compte :
- les contraintes de fabrication
- les interfaces avec les autres composants
- les tolérances
- les rayons et congés
- les assemblages
- les procédés d'usinage ou de fabrication additive.
Validation par simulation
La nouvelle géométrie est finalement soumise à un nouveau calcul aux éléments finis.
Cette étape permet de vérifier que la pièce reconstruite respecte bien les exigences mécaniques définies dans le cahier des charges.
L'optimisation topologique ne remplace donc pas la validation mécanique : elle vient s'intégrer dans une démarche complète de conception et de simulation.
Dans quels domaines utilise-t-on le calcul d'optimisation topologique ?
L'optimisation topologique trouve particulièrement sa place dans les secteurs où la réduction de masse et l'optimisation des performances mécaniques constituent des enjeux importants.
Les secteurs industriels les plus concernés : aéronautique, spatial, automobile, ferroviaire, machinisme agricole et toutes les machines et équipements industriels.
Quelles grandeurs peut-on optimiser ?
L'optimisation topologique peut être pilotée par différents objectifs et critères selon le comportement recherché.
Masse et volume
La réduction de masse est l'un des objectifs les plus courants. Le calcul cherche alors à supprimer le maximum de matière tout en maintenant les performances mécaniques requises.
Rigidité et déplacements
L'optimisation peut également chercher à maximiser la rigidité d'une structure pour une masse donnée, ou à respecter une limite de déplacement.
Contraintes mécaniques
Les contraintes de Von Mises ou d'autres critères mécaniques peuvent être intégrés à l'analyse afin de vérifier que les niveaux de sollicitation restent compatibles avec le matériau et le cahier des charges.
Fréquences propres et comportement dynamique
Pour certaines applications, l'optimisation peut également prendre en compte les caractéristiques vibratoires de la structure, notamment ses fréquences propres.
Cela permet de rechercher une géométrie limitant certains risques de résonance ou répondant à des exigences dynamiques particulières.
Un résultat de simulation au service de la conception
L'optimisation topologique ne fournit pas automatiquement une pièce prête à fabriquer. Elle fournit une direction de conception.
L'ingénieur doit ensuite
- interpréter le résultat,
- intégrer les contraintes fonctionnelles et industrielles,
- reconstruire la géométrie
- vérifier son comportement mécanique.
C'est cette combinaison entre calcul numérique, expertise mécanique et connaissance des procédés de fabrication qui permet de transformer une optimisation théorique en solution industrielle.
Pourquoi faire appel à SOLSI ?
Chez SOLSI, l'optimisation topologique s'intègre dans une démarche globale d'ingénierie mécanique et de simulation numérique des structures.
Nous pouvons intervenir depuis l'analyse du besoin jusqu'à la validation de la géométrie optimisée, en prenant en compte les contraintes fonctionnelles et industrielles propres à chaque projet.
Notre approche associe :
- simulation par éléments finis (FEA)
- optimisation de structures
- analyse mécanique
- conception et reconstruction CAO
- validation des performances
- prise en compte des contraintes de fabrication.
L'objectif n'est pas simplement de produire une géométrie optimisée, mais de proposer une solution mécanique pertinente, performante et exploitable industriellement.
Une question de masse… mais surtout de performance
L'optimisation topologique permet de déplacer le curseur entre plusieurs exigences : moins de matière, moins de masse, plus de rigidité, plus d'efficacité.
La simulation numérique permet d'explorer cet espace de solutions avant même de fabriquer la pièce.
Chez SOLSI, nous utilisons le calcul pour transformer cette recherche de performance en une solution de conception concrète.
